一切这些初级功用都依赖于线束和控制器才干发扬作用。但是面对日益添加的车辆复杂性和产品开发周期延长的压力，招致汽车制造商和系统集成商的本钱和时间压力添加。

因此汽车制造商纷繁改造现有的的电子电气架构，像国际小鹏的X-EEA3.0中央计算平台+区域控制架构、广汽埃安的中央计算平台架构——星灵架构、长城的计算平台架构GEEP3.0等（如图1所示）。

意在降低电子电气架构的复杂性，对软硬件停止解耦，以及为后续初级的功用落地提供基础，如图2所示。

图1 上汽、广汽、长城的中央计算平台架构(来源网络)

图2 散布式架构与中央架构优缺陷对比(来源九章智驾)

在设计电子电气架构的进程中，一个关键的义务是基于整车需求分解出电气/电子需求。整车需求包括机械、电气/电子、软件、热学等。工程师需求从中提取电气/电子方面需求，并且对其停止分解然后协调各下游部门停止开发设计。在整个进程中，触及电子电气架构的定义、设计和交付的各种工程师必需平衡相互依赖的需求。下面从以下这些方面来聊一聊电子电气架构设计。

01.

网络拓扑

在定义拓扑时，首先是需求各控制器的接口人担任整理出功用清单，然后同一个域的会组织会议讨论功用分配优化，网络衔接等，例如：

1.晋级 ECU 以在一个或多个衔接上支持更高波特率的网络；

2.将二级网络中控制器的功用移至域控制器，以支持更初级的功用完成；

同时不同域之间也会休会讨论功用分配优化，看能否需求将功用划到其他域中去。

从散布式架构到域控制器架构的过渡相对容易，这种晋级通常仅是将局部分散于不同控制器的功用整合到一个控制器中(图3)。这些通常在功用域内停止转移，并停止过度更新以使其顺应新车型。再下一阶段是将域控制重视组为更通用的计算单元，将大局部功用集中至通用计算单元，而二级或许三级网络中的控制器仅作为执行器。区域控制器是依据车辆的物理布局将其他功用整合在一同。区域控制器的实施通常需求对软件和供应商交互停止很大的更改，这对汽车制造商和供应商都是一个很大的应战。

图3 网络架构晋级表示图

02.

功用平安

在设计电子电气架构时，ISO26262功用平安要求是必需的，剖析首先是从整车层面停止功用平安剖析，然后再分解到各个域，以及各控制器，如图4所示。

图4 动力域功用平安示例

针对从整车层面提出的功用平安需求，其可以经过多种方式来满足整个系统的功用平安。其一承载车辆功用的硬件和软件平台被开发到特定的完整性级别以支持功用平安。另外是在系统中添加冗余部件。与其增强一个传感器系统来支持 ASIL D 功用，不如运用两个 ASIL B传感器将传感器数据传递给 ASIL D 功用。思索缺点功用行为的需求也在添加，特别是在更初级别的 ADAS 功用 (L3+) 中，这会招致更普遍的系统级思索，例如围绕电力网络、通讯、处置器、传感器等，这些额外的冗余层能够包括技术冗余，如图5所示。

图5 传感器冗余表示图

03.

网络平安

虽然功用平安与系统牢靠性有关，但网络平安必需思索对车辆系统的恶意攻击。现代汽车存在多个潜在攻击面，例如集成的Wi-Fi、蜂窝网络、蓝牙、车载诊断(OBD)、USB及其他衔接点都可以提供进入车辆通讯系统的潜在途径。甚至网络总线电路也被作为入口点访问。

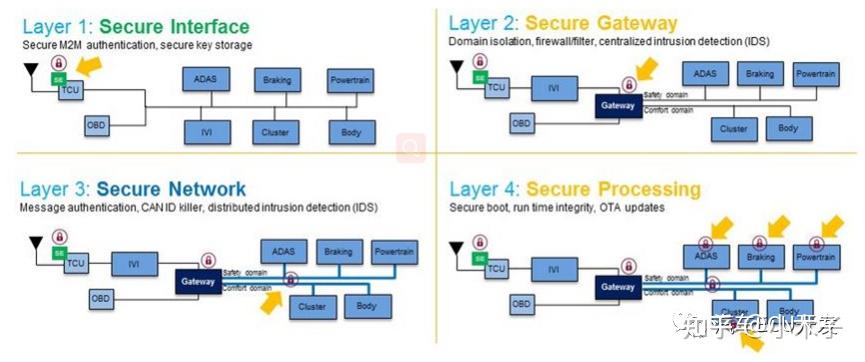

网络平安是经过火层方法完成的，在架构中的关键点参与平安机制，包括ECU外部和周围的硬件维护，基于软件的车内维护，车内车外的网络监控，以及平安云效劳。从而构建平安牢靠的电子电气架构，如图6所示。详细的措施包括分域隔离、引入硬件平安模块(HSM)、防火墙、入侵检测/进攻系统(IDS /IPS)等，详细引见可以查阅文章(汽车E/E架构的网络平安剖析）。

图6 网络平安机制

04.

电源形式

车辆通常具有多种电源形式和唤醒形状。带有传统钥匙的车辆通常在点火开翻开有四个位置，转换为 4-6 种动力形式，从封锁和锁定到启动(如图7所示)，就唤醒源而言，有插枪充电唤醒、钥匙唤醒、开车门唤醒、远程唤醒、诊断唤醒等等。关于电子电气架构设计而言，需求思索不同电源形式或许唤醒源的状况下，应该唤醒哪些控制器，这里应该是*小化准绳。比如在充电的场景下，仅需整车控制器、电池管理系统、DCDC、水泵控制器等处于任务形状，而像电机控制器就无需唤醒了，这样一来可以分区管理，增加电耗，另外也可以延伸控制器的运用时间。

图7 不同电源形式下，不同域的任务状况

05.

处置器和网络负载

另一个重要的架构思索要素是每个控制器的处置器、网络总线以及网关的负载状况。首先说一下控制器处置器负载，这里主要当把功用分配给特定的控制器时，需求思索这些控制器的处置器能否可以支撑功用的完成，通常功用平安的要求是处置器的*负载是70~80%左右，假定100s，也就是说处置器有70~80s是在任务的，其他20~30s是闲暇的。这样功用不会由于负载过高招致某些低优先级功用卡死，无法执行的状况。

另外网络总线负载也是重要的一方面，随着功用的逐渐添加，总线上交互信号也会添加，这样会招致总线负载逐渐添加，在以后的架构中，很多局域的CAN总线负载都很高(CAN总线负载通常义务是不能大于30%)，必需对总线停止晋级，比如从CAN晋级到CANFD，或许经过功用整合，增加交互，或许联系网络等。

06.

复用

车辆特性、功用和系统的可重用性如今至关重要。电子电气架构的优化和有效的系统设计关于*限制地提高可重用性、增加车辆变体的数量以及提高按时交付车辆的才干至关重要。

在开发新的或改款车型时，控制器的重复运用遭到限制，一局部约束是固定的，比如传统上，来自一级供应商的控制器添加功用的范围有限，除非供应商签署了开发此类功用的合同。因此汽车制造商在开发控制器、软件模型甚至完整软件方面需求承当了更多责任。以后也可以看到大局部汽车制造商在做控制器的运用层开发，底层和硬件交给供应商，不过如今也有趋向汽车制造商扩展到战略模块的硬件和芯片设计。

在电子电气架构设计时，架构师需求基于复用准绳来确定整个生命周期内的功用分配。

07.

总结

开发全新的电子电气架构对汽车制造商来说面临的应战多种多样。E/E 系统架构师在开发、更新和优化车辆架构时需求思索的要素很多，因此有必要借助架构设计工具来依据工程师定义的一组规则和指南来规划和反省架构，将目的可视化。这样更有利于权衡拓扑变化、功用分配和信号分配等，以便在详细设计末尾前对电子电气架构架构停止早期优化。
