交流充电桩检测设备TD1330交流充电桩现场测试 广州电动车充电桩厂家联系方式?

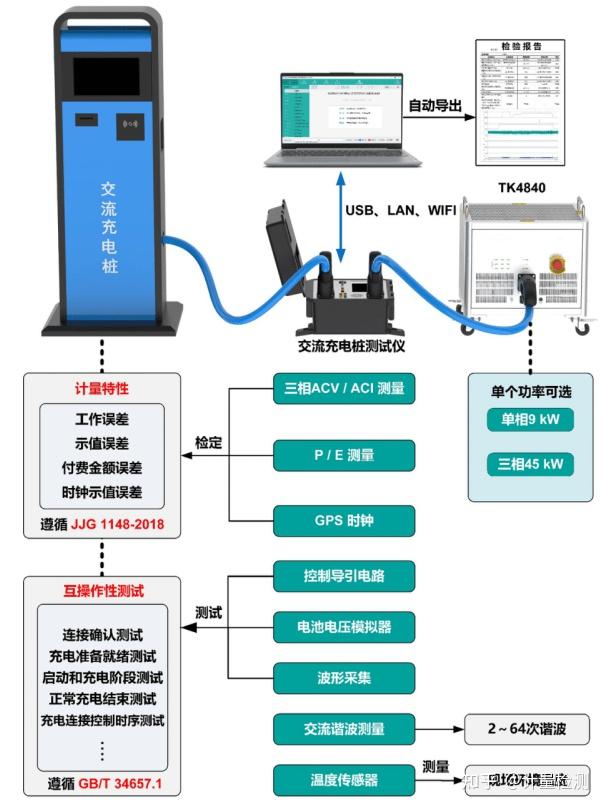

交流充电桩检测设备TD1330是一款公用于现场检测电动汽车交流充电桩的便携式仪器，其三相交流电压测量*达300 V，三相交流电流测量*达78 A，交流电能具有0.05级/ 0.1级两种规格可选。交流充电桩检测设备仪器可搭配TK4720交流可调阻性负载完成交流充电桩的计量特性测试、互操作性测试、验收检验和运维检验等。

2. 交流充电桩检测设备参考规范

GB/T 18487.1-2015《电动车辆传导充电系统 第1局部：普通要求》

GB/T 20234.1-2015《电动汽车传导充电用衔接装置 第1局部：通用要求》

GB/T 20234.2-2015《电动汽车传导充电用衔接装置 第2局部：交流充电接口》

GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范第1局部：供电设备》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

JJG 1148–2022《电动汽车交流充电桩检定规程》

NB/T 10901-2021《电动汽车充电设备现场检验技术规范》

3. 交流充电桩检测设备主要运用

5. 交流充电桩检测设备产品特点

交流谐波测量：测量静态范围宽，可检测2～64次谐波。

电量波形显示：实时充电曲线U(t)、I(t)、P(t)、E(t) 显示并记载等。

环境温度测量：自带测温传感器，用于测量现场的环境温度，以修正任务误差。

时钟校验功用：内置 GPS 时钟模块，实时时钟显示，并对充电桩的北京时间对时。

集成化：内置测量模块、充电控制导引电路、波形采集等模块，可完成交流桩的一切互操作性测试项目，可有效提升检测效率；

内置车辆控制导引电路：可完成交流充电桩互操作性测试 ，内置L1、L2、L3、N、PE、CP、CC各回路通断开关以及CP接地短路开关，可完成车辆交流充电接口电路缺点模拟功用。内置车辆端R2电阻，R3电阻仿真等效电阻模拟功用，R2电阻调理范围500 Ω～6800 Ω，电阻值在线延续可调，调理细度1 Ω，R3等效电阻标称值500Ω～13000Ω，电阻值在线延续可调，调理细度1 Ω。各触点均带有通断开关，可完成触点通断形状仿真模拟。

波形采集：内置4通道高速波形采集模块，保证长时间运转零数据丧失。

PWM信号测量：测量控制导引电路中CP线上 PWM 信号的频率、占空比实时显示。

高牢靠性：电流回路中无开关、继电器等机械触点，2倍额外电流过载5 s不损坏，牢靠性高。

检定校准：带公用校准端子，可运用二种方法对装置停止校准或检定，另可选配TK4965交流充电电能校准适配器。

操作显示：采用高清液晶触摸彩屏，在阳光下可视，界面直观、操作便捷。

自动测试：配有Ethernet、WIFI、USB接口及上位机软件，便于组建自动测试系统。

供电：支持市电输入、内置锂电池和枪头取电三种形式，可保证现场临时牢靠运转。如测试由市电或枪头供电，锂电池处于浮充形状；如现场无市电，可选择由充电枪头或内置锂电池供电。

配便携式仪器箱，抗震及电气防护等级高，十分方便携带至现场。
